И снова здравствуйте! Сегодня ко мне на стол попал замечательный картридж CF226X (26X). Это экономичный картридж, который рассчитан на 9000 отпечатков при количестве заправляемого тонера в 350 граммов. Я заправляю его тонером HP M604 – полет нормальный, износ барабана произошел после 3-х заправок. В сумме получается он прошел 4 цикла, если считать 1 цикл нового, при покупке. Я считаю это очень даже неплохо. Можно заправлять тонером 1005 от Hi Black или CMG-3 от IMEX. Конечно же, есть и другие совместимые тонера, но я их не тестировал.

Приступим:

С самого начала можно снять шторку барабана, чтобы не мешалась в дальнейшем. Просто подцепите шторку отверткой и отщелкните с пазов. Я шторку не буду вытаскивать, потому что пазы, на которых она держится, со временем разбалтываются, и шторка отваливается, когда картридж вставляешь в принтер.

Как и на многих картриджах HP, здесь нужно достать две металлические втулки, чтобы разделить картридж на две половинки.

Для этого сверху я проделываю отверстие и маленькой отверткой или шилом выдавливаю втулку наружу. Когда она немного вылезет, останется только подцепить бокорезами или плоскогубцами.

Итак, наш картридж разложился на две половинки.

Часть с магнитником пока уберём в сторону, и займемся половинкой с фотовалом. Перед тем, как снять фотовал, нужно убрать пружину, которая прижимает втулку вращения барабана.

Теперь нам понадобится снять втулку барабана с другой стороны. Делают это двумя способами – надрезать немного пластик, чтобы можно было подцепить кусачками, или выдавить втулку с внутренней стороны.

На этих картриджах мне удобней выдавить втулку. Если картридж новый, и вы решили воспользоваться вторым вариантом, то в первый раз выдавить втулку будет немного сложнее, нужно приложить небольшие усилия.

Снимаем барабан, приподняв его с правой стороны и потянув в сторону немного прокручивая.

Следом за фотовалом снимаем ролик заряда, приподняв его с пазов. Далее открутите два болта и снимите ракель.

Под ракелем находится бункер отработки, которую нужно высыпать и вычистить, желательно специальным пылесосом. Не вздумайте использовать бытовой пылесос, большая вероятность, что он сгорит после попадания тонера в двигатель.

Другие детали нужно также вычистить, ролики протереть тканью, желательно безворсовой. На ракеле нужно почистить только металлическую поверхность, резинку не протирайте, оставшийся тонер на ней служит смазкой, чтобы фотовал прижатый вплотную к ракелю, прокручивался. Если вы протерли резиновую поверхность, то нанесите на её край тонер или тальк.

На фото видно, что барабан изношен, такой дефект барабана дает 4 пятна сбоку листа формата A4, вообще 4 повтора дефекта на листе, могут говорить о повреждении барабана, в редких случаях это термопленка или нижний вал, а четыре – потому что диаметр барабана соответствует приблизительно 0.25 расстояния листа. В общем, в данном случае мне нужно поменять фотовал на новый.

Осталось собрать эту половинку. Ставим на место ракель и крепим его на два болта. Затем смазываем бушинги ролика заряда смазкой (слева обычная, а справа токопроводящая), и защелкиваем ролик заряда. Паз барабана с левой стороны смазываем обычной смазкой, и устанавливаем фотовал – заводим его шестернёй в паз (если плохо лезет, крутите его в разные стороны с небольшим придавливанием). Осталось поставить втулку, через которую подается заряд на фотовал.

Втулку нужно смазать токопроводящей смазкой. Обязательно, для проверки прокрутите уже собранный фотовал. Не забудьте установить на место пружинку, сдвигающую втулку вращения барабана.

Первая половинка готова, убираем её и приступаем ко второй.

Здесь я откручу боковину с контактной стороны магнитного вала, держится она на одном единственном болтике.

Сняв боковину, мы видим, что конструкция магнитного вала похожа с картриджами серии 1005. Снимаем магнит и магнитную оболочку.

Далее снимем дозирующее лезвие, открутив два болта.

Снимать дозирку нужно с правой стороны, чтобы не сломать пластиковый штырек, на котором она держится справа.

Вычищаем снятые детали.

Внимательно посмотрите на магнитную оболочку. Если на ней есть полосы и налет от тонера, тот можно почистить изопропиловым спиртом или жидкостью на основе последнего. Дозирку также нужно внимательно осмотреть, в некоторых случаях на ней может накоксоваться тонер, как правило, тонкой полосой. Эту полоску налипшего тонера нужно очистить. Ещё я счищаю налипший тонер с майларовой ленты, но здесь я пользуюсь ацетоном и ватной палочкой.

Когда все вычистили можно засыпать тонер в плоское отверстие, как видно на фото, внутри этих картриджей, мешалка состоит из длинной ленты, и чтобы засыпать тонер вам нужно вытянуть эту ленту наружу. Я засыпаю тонер по-другому, через пробку.

Устанавливаем дозирующее лезвие на место, закрепив его на два болта. Далее вставьте магнит в оболочку, предварительно смазав магнит смазкой. Теперь оболочку устанавливаем на место.

Далее я открываю пробку. У нового картриджа она немного припаяна (наверное, стали делать как во многих Kyocera(х)), но я даже не срезал её, а просто с небольшим усилием поотгибал пробку с разных сторон, она и отвалилась. Середина пробки немного меньше отверстия, поэтому я накрутил на неё изоленту, так чтобы она плотно закрывалась.

Как я уже писал ранее, тонер используется M604, но можно и другой.

Во время засыпки, я держу картридж в вертикальном положении, прижав магнитник, чтобы тонер не просыпался.

Засыпав 350 граммов тонера, я закрываю крышку, и ставлю на место боковину, смазав перед этим её токопроводящей смазкой. Когда будете ставить боковую крышку, обратите внимание на маленькую пружину, она должна соприкасаться с дозирующим лезвием.

Закручиваем боковушку на один болтик. Теперь прокрутите магнитный вал и посмотрите, чтобы тонер накладывался равномерно.

Собираем две половинки, закрепив их металлическими втулками. Если снимали шторку барабана, то защелкивайте её на место.

Картридж готов к работе.

Картридж CF226A, инструкцию по заправке которого мы сегодня предлагаем, отличается экономичностью — при заправке 350 граммов тонера его хватает на 9 тысяч печатных листов. Для заправки CF226A подходит тонер НР M604, с которым износ барабана минимален. Позволяет совершить четыре цикла, включая один цикл сразу после приобретения. Также можно использовать тонеры Hi Black 1005, IMEX CMG-3 и аналогичные им.

Необходимые для заправки инструменты и расходники

Список вещей, которые нужно подготовить перед началом процедуры:

• тонер, совместимый с принтером;

• чип для картриджа;

• девелопер, необходимый для двухкомпонентных принтеров и МФУ;

• изопропиловый спирт;

• ватные тампончики;

• запчасти: магнитный ролик, ракель, уплотняющая лента, очищающее лезвие, фотобарабан.

Инструменты:

• отвертки: плоская маленькая, крестовая, ювелирная;

• бокорезы (прямые кусачки);

• острогубцы;

• суперклей;

• инструменты, с помощью которых будет легко снять и установить шестеренку;

• резак (скальпель) X-Acto;

• металлический стержень (длина — 45-46 см, толщина — 1-2 мм);

• непрерывный омметр;

• молоточек из резины.

Инструкция по заправке HP 226

Порядок действий при заправке картриджа CF226A:

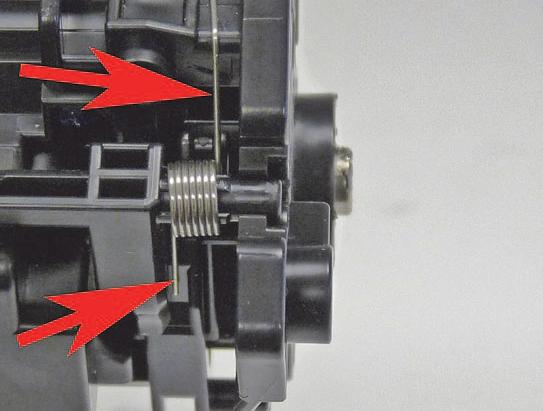

1. Выгнуть крышку барабана вверх по всему периметру, снять. Запомнить, как располагается пружина.

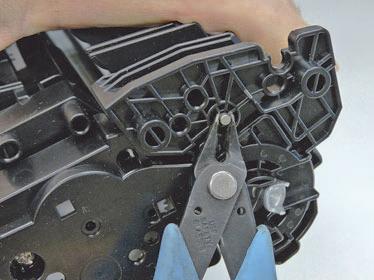

2. Убрать два штыря, удерживающие картридж. Для этого в прилегающим к ним пластике можно сделать маленькие прорези, тогда снижается риск повреждения картриджа. Штыри вытаскиваются при помощи прямых кусачек.

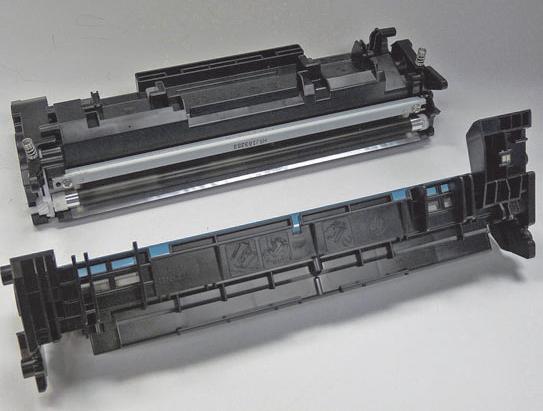

3. Картридж разделить на две равные части.



4. Нажать на стержень барабана плоской отверткой. Жать, пока ось не станет доступна для вытаскивания кусачками.

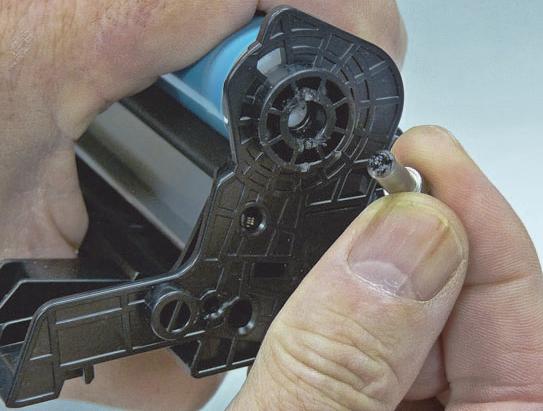

5. Чтобы отсоединить приваренную втулку, можно рассверлить или отломать сварной шов, но действовать крайне аккуратно, чтобы не деформировать втулку.

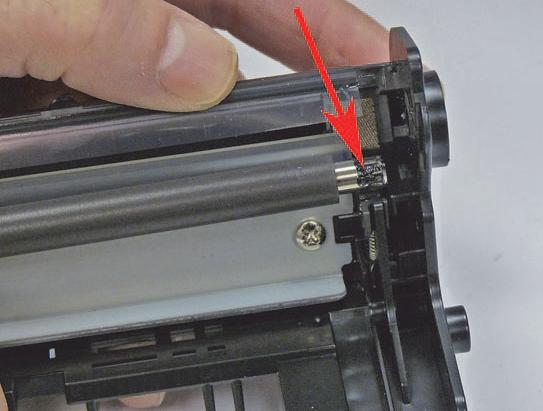

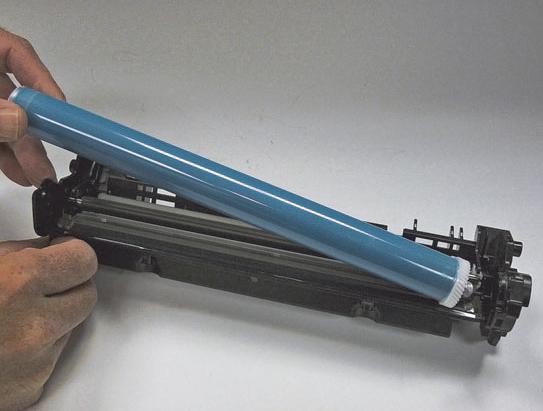

6. Высвободить хвост пружины, удерживающей втулку в стороне, и вытащить барабан.



7. Снять вал заряда и очистить его специализированным средством для этих целей.

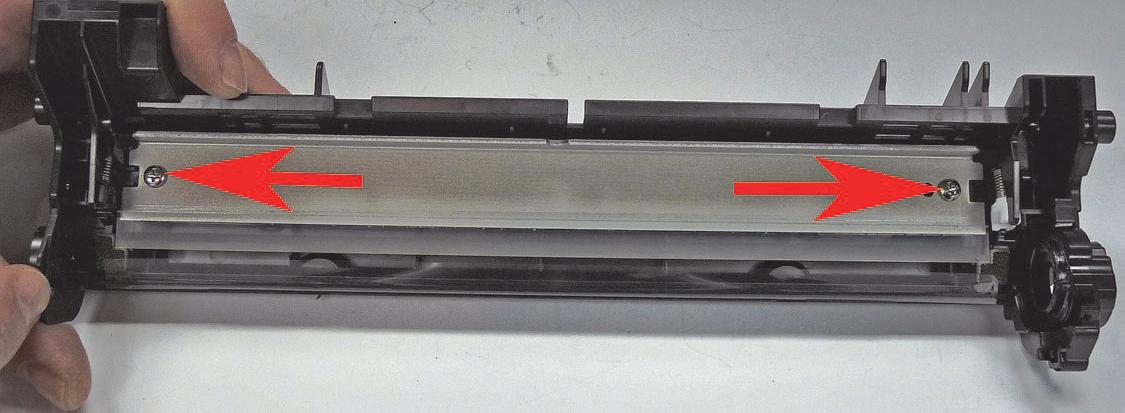

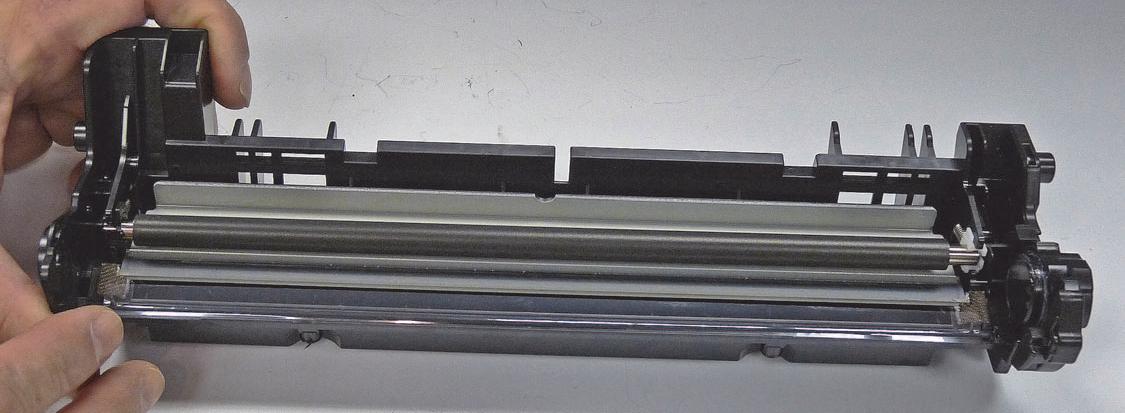

8. Удалить винты, держащие чистящее лезвие. Приподнять расположенное рядом с ним клейкое уплотнение.

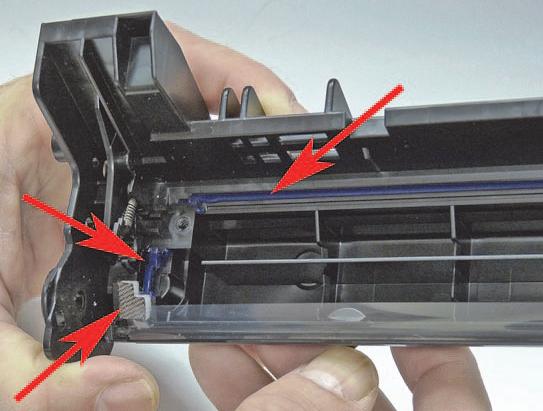

9. Вычистить старый тонер, чтобы уплотнители были чистыми. Для этого можно воспользоваться спиртом.

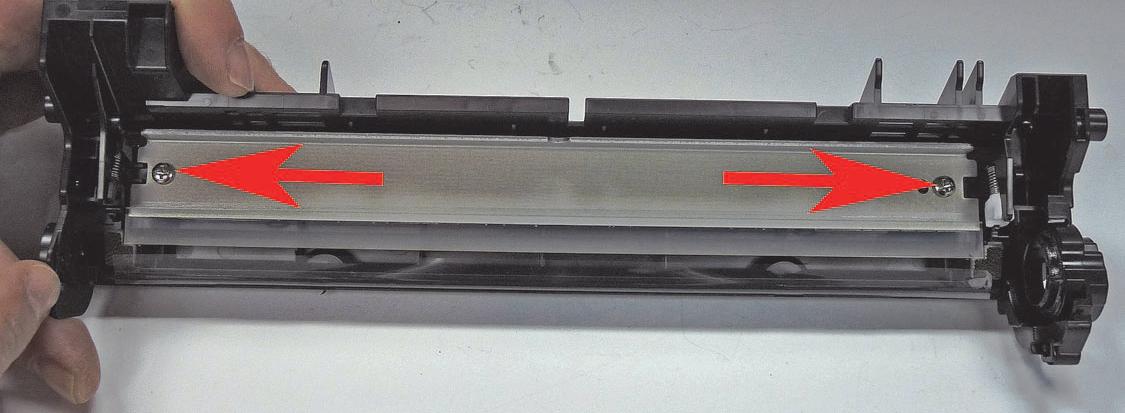

10. Смазать и установить на место чистящее лезвие, закрепить винтами.



11. Установить на место чистый вал заряда.

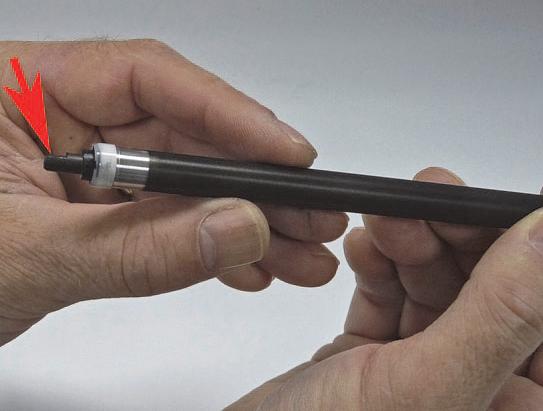

12. Установить железный стержень и барабан. Перед этим удалить с конца стержня старую токопроводящую смазку и намазать новую.

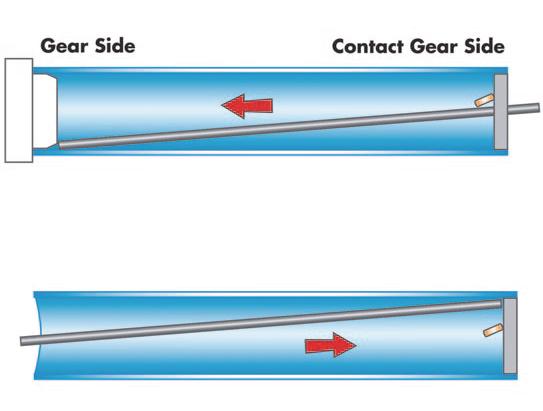

13. Если перед заправкой картриджа HP CF226A нужно заменить старый фотобарабан на новый, то потребуется следующая процедура. Взять длинный металлический стержень. Передвигать его вдоль стенки фотобарабана до самой стенки, за которой расположена шестеренка с защитой в виде втулки. Легко надавить резиновым молотком на стержень 1-2 раза. Провернуть барабан. Повторить то же самое, пока устройство не выйдет с противоположного конца. Аналогично поступают с контактной стороной, только важно не задеть медные контакты.

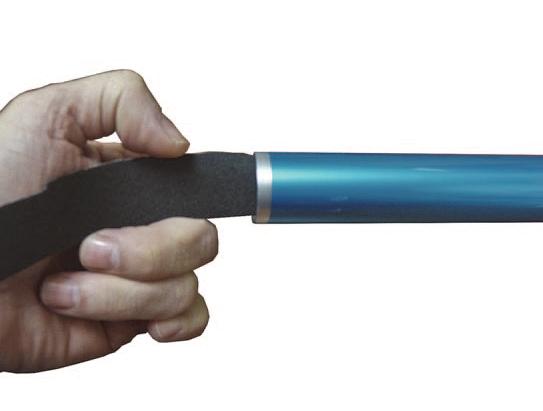

14. Новый фотобарабан внутри необходимо отшлифовать.

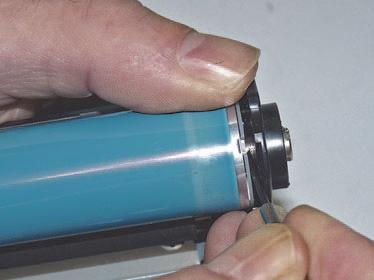

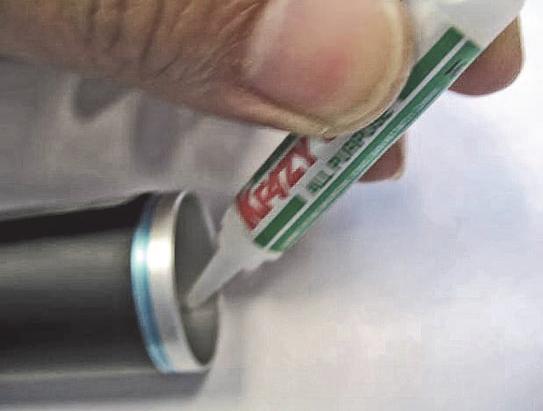

15. Нанести немного суперклея за 3 миллиметра от края нового барабана, по кругу внутренней его части. Оставшегося расстояния должно хватить на контакты, чтобы они прилегали к металлу.

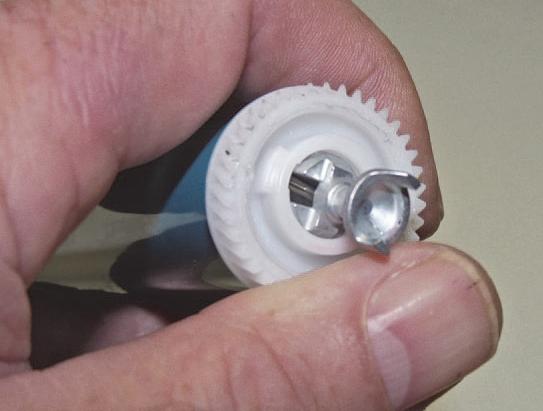

16. Установить контактную шестерню.



17. С противоположной стороны нанести клей таким же образом. Здесь отступ в 3 мм нужен, чтобы клей не попал в оболочку, когда будет монтироваться шестерня.

18. Установить шестеренку привода. Чтобы она села плотно, поступать по ней резиновым молотком. Но постарайтесь не задевать молотком ее втулку.

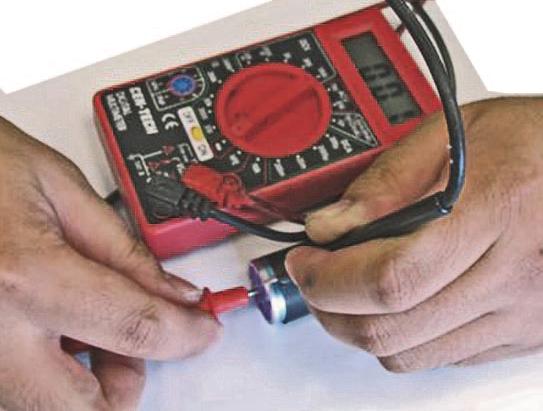

19. С использованием омметра протестировать заземляющую способность фотобарабана лазерной модели принтера. Для это датчики прибора помещаются на сам барабан и его медные контакты; это поможет убедиться, что цепь непрерывна. Прикладывая контакт, важно не поцарапать покрытие. После проверки омметром осталось дать подсохнуть клею.

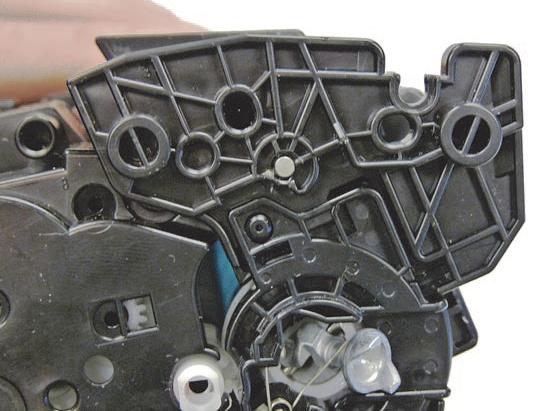

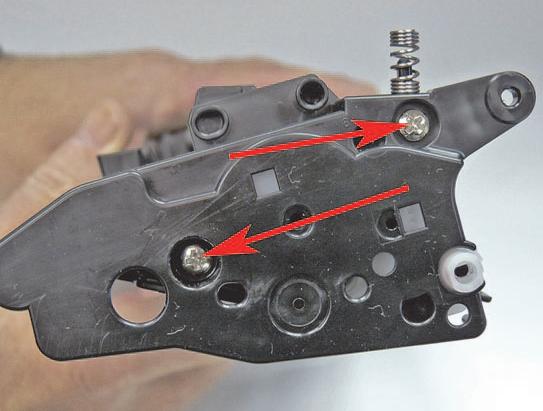

20. Снять 2 винта с крышки камеры для тонера (с той стороны, где находятся шестерни). Снять боковую крышку и удалить магнитный вал.

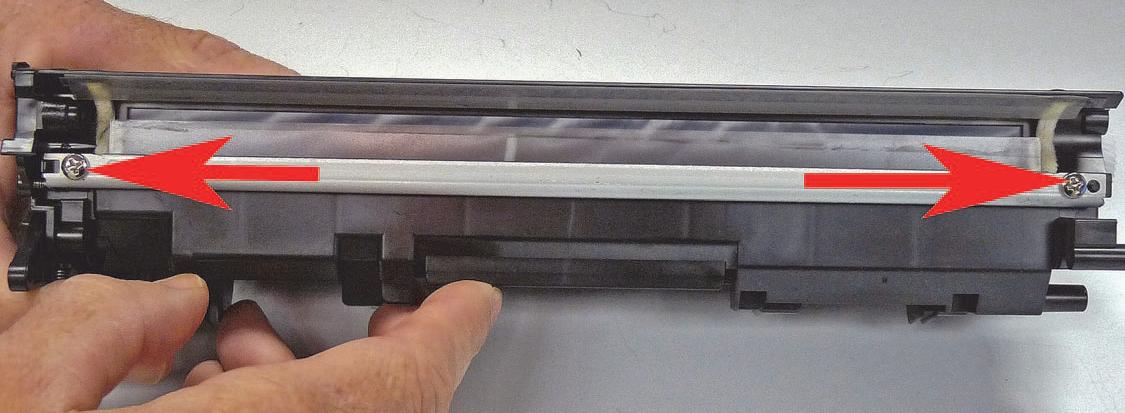

21. Удалить ракель, сняв два удерживающих его винтика.

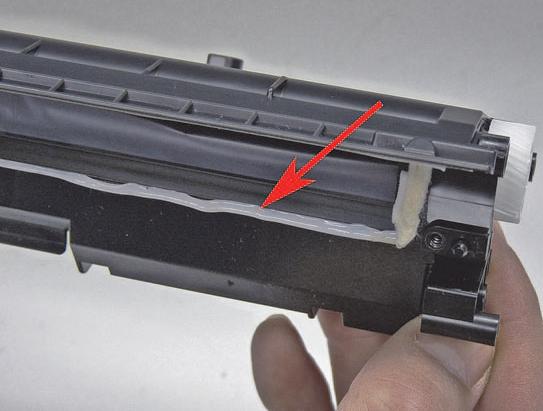

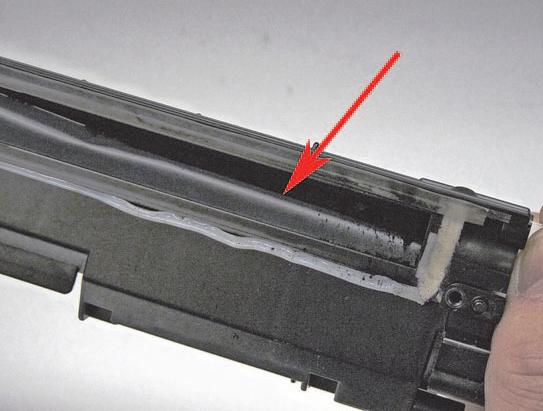

22. Почистить бункер от оставшегося тонера. Уплотнитель ракеля для восстановления можно обработать спиртом; если он сильно поврежден, то заменить на герметик (силиконовый).



23. Убрать остатки от прежней уплотнительной системы.



24. Заправить камеру тонером в необходимом количестве, используя отверстие в магнитном вале. Во время заправки картриджей 226 не нужно убирать заглушки, их там нет.



25. Монтировать ракель, укрепив 2-мя винтами. Важно, чтобы лезвие не соприкасалось с пружиной контакта.



26. Установить магнитный вал, провернув его так, чтобы он заблокировался в выемке боковой крышки. Магнит блокировки при этом должен быть направлен вниз. Затем установить на два винтика боковую крышку.

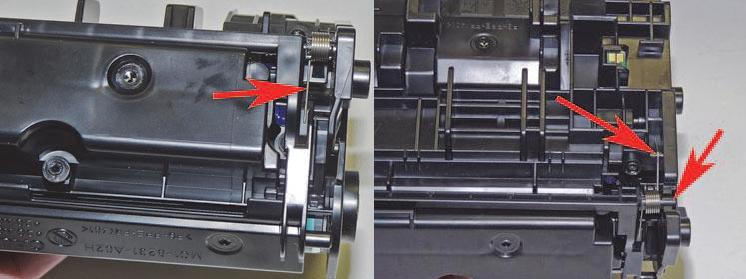

27. Аккуратно соединить две половинки лазерного картриджа, чтобы пружины находились в ровном положении; вставить 2 вытащенных ранее штыря. Штыри не должны мешать монтажу картриджа.



28. Закрепить крышку фотобарабана. Проверить правильно установки пружины, чтобы гнездо крышки совпадало с выступом на картридже.

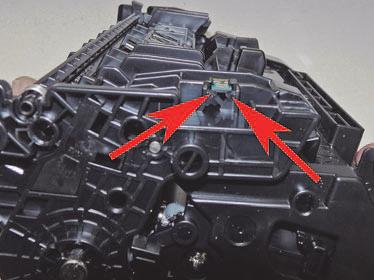

29. Отрезать пластик с 2 верхних углов, достать старый чип и заменить его. Новый чип можно посадить на небольшое количество термоклея, если он держится неплотно.



Как видите, процесс заправки HP CF226A довольно сложен и имеет множество нюансов. Если вы не хотите в них разбираться, то обратитесь к нашим специалистам. Компания находится в СПб. Мы занимаемся ремонтом офисной техники и сопутствующими работами. Предлагаем низкие цены на заправку CF226A, возможна работа с выездом по Санкт-Петербургу. При необходимости применяем заправочные станции (АЗС).
