Сколько сыпать тонера в картридж 728

Инструкция по заправке картриджа Canon 728

Картридж Canon 728 аналог HP 85A 78A 36A 35A — за исключением боковых крышек, которые можно заменить, чтобы из одного картриджа получить другой.

Внимание! Картриджи поставляемые с новым принтером при покупке, имеют теже обозначения, однако бунер для тонера и бункер для отработки в два раза меньше. Будте внимательны при засыпке тонера.

Крестовой отверткой открутите винт с боку.

Снимите боковую крышку картриджа. В боковой крышке есть пружина — не потеряйте ее. Взведите пружину как показано на рисунке, для дальнейшей установки.

Смещая одну часть картриджа относительно другой, освободите трубчатые соединительные выступы (принцип шарнира).

Располовинте картридж на две части.

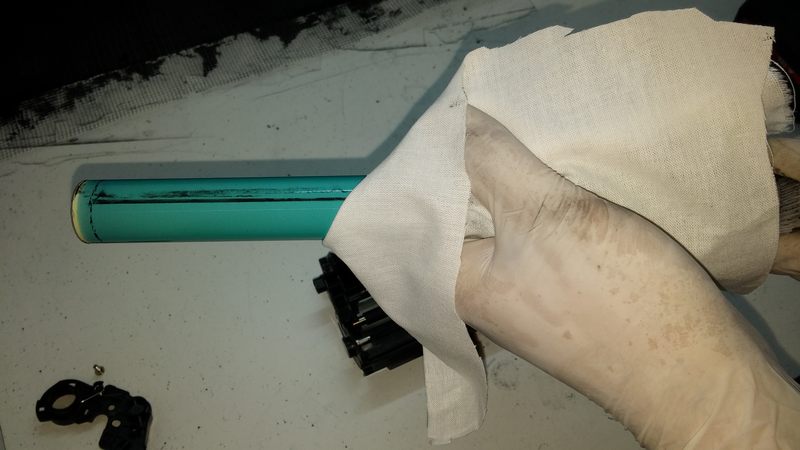

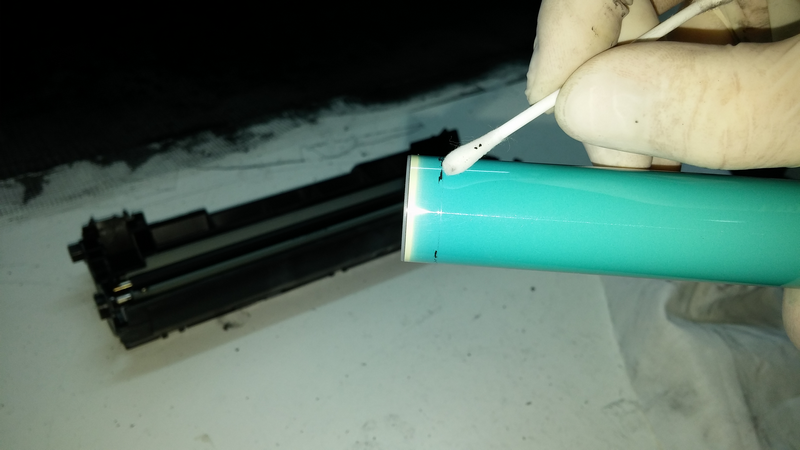

Осторожно, не поцарапав рабочую поверхность, выньте фотобарабан. Если он изношен, то нужно поменять на новый фотобарабан HP LJ P1005/ P1006/ P1505/ M1522/ M1120. Они уже появились в продаже.

Выньте валик заряда и протрите его безворсовой салфеткой.

Открутив два винта, снимите чистящее лезвие, также протрите его безворсовым протирочным материалом, далее необходимо припудрить специальным порошком.

Вычистите бункер отработанного тонера.

Очистите уплотнительные прокладки.

Открутив винт, снимите другую боковую крышку картриджа.

Снимите магнитный вал с бушингами (подшипниками скольжения). Протрите их безворсовым протирочным материалом.

Открутив еще два винта, снимите дозирующее лезвие.

Засыпьте тонер соответствующей марки, другие тонеры линейки HP дают бледную печать т.к. конструктивно картридж отличается, например от картриджа HP 12A.

Необходимо засыпать 85 грамм для стандартного картриджа и 50-65 грамм для стартового картриджа.

Приступаем к сборке картриджа. Соедините обе части картриджа, вставляя трубчатые шарнирные части в отверстия с обеих сторон картриджа.

Вставьте пружину в специальные пазы.

Поставьте боковую крышку картриджа на место

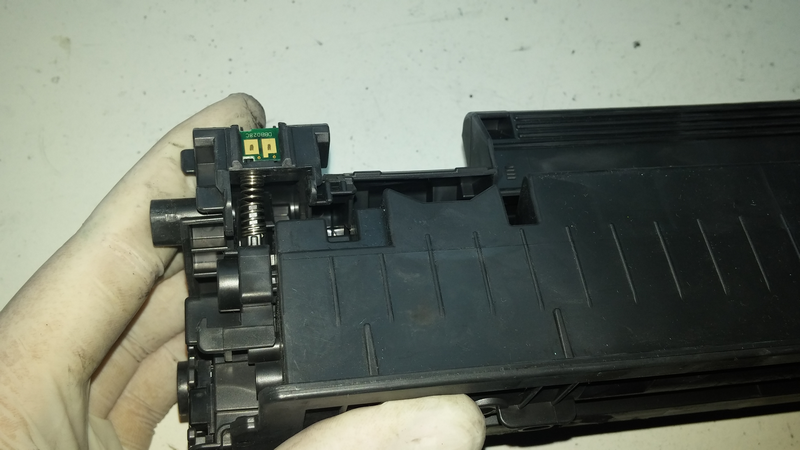

Установите пружину на свое место и проверьте — открытие и закрытие шторки фотовала.

По материалам сайта www.uninetimaging.com

Картридж Canon 728 используется в следующих печатающих устройствах:

МФЦ лазерный Canon i-SENSYS MF4450

МФЦ лазерный Canon i-SENSYS MF4570

МФЦ лазерный Canon i-SENSYS MF4580

МФЦ лазерный Canon i-SENSYS MF4410

МФЦ лазерный Canon i-SENSYS MF4430

Применяется в большом количестве принтеров и МФУ производства Canon.

1. Меры предосторожности при извлечении и переноске картриджа.

Если отодвинуть защитную шторку на картридже, то можно увидеть так называемый фотобарабан, с помощью которого формируется изображение:

Так вот!

• Ни в коем случае не касайтесь его руками, не протирайте и старайтесь не поцарапать!
• Переносите картридж, а тем более храните упакованным в светонепроницаемом пакете или бумаге.
• Хранить запасной картридж только в темном месте с постоянной температурой воздуха и влажностью.

2. Что вместе с картриджем предоставить мастеру.

      В момент, когда Вы определили, что картридж пуст или увидели на отпечатанном листе бумаги какие-то дефекты, например продольные черные полосы, продольные белые пропуски, поперечные повторяющиеся полосы и т.п., обязательно сохраните последний отпечаток или напечатайте лист с текстом так, чтобы виден был дефект.

      Этот лист вместе с картриджем передайте мастеру!

      Дело в том, что иногда дефект на листе появляется не из-за картриджа, а из-за какого-то узла в принтере. Чтобы потом не объяснять на пальцах то, что Вы видели своими глазами, просто передайте тестовый лист.

 3. Какие работы выполняются при заправке и восстановлении картриджа.

Вы можете не поверить, но картридж довольно сложное устройство, в котором довольно много деталей:

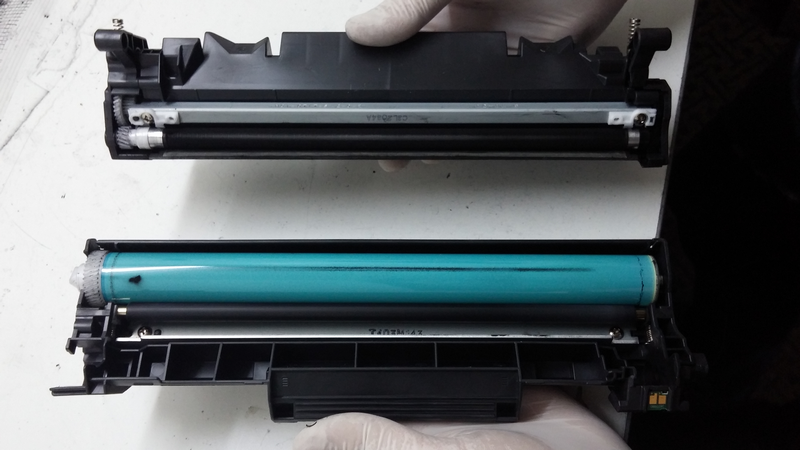

           Вот раскрытый картридж, который состоит из двух половинок. В этих половинках расположены два бункера (емкости). В одном (нижнем на фото) находится тонер, а в другом (верхнем) — бункер, куда собирается отработанный тонер, который не использован при печати.

      Так вот основная работа по заправке картриджа заключается в очистке обоих бункеров от остатков старого тонера и заправке нового тонера.

      Но, при этом все детали картриджа должны быть сняты, тщательно очищены, просмотрены на наличие дефектов и смазаны.

      Основное, конечно, это корпус со всевозможными контактными пластинами и т.п. Его целостность определяет долговечность картриджа, т.к. все детали, кроме корпуса можно заменить. Так что будьте осторожны — не повредите корпус! Иначе придется покупать новый картридж.

В корпус устанавливаются все остальные детали. Вот основные из них:

             Все эти детали называются ресурсными, и этот ресурс гарантируется производителем на один полный цикл работы картриджа, т.е. пока тонер не кончится в картридже. Все эти детали испытывают большую механическую, электрическую нагрузку, поэтому конечно изнашиваются и должны быть заменены. А вот в зависимости от качества детали и самое главное от применяемой бумаги и условий эксплуатации зависит сколько заправок (циклов) выдержит эта деталь.
      Больше всего подвержен износу и повреждениям фотобарабан, т.к. он имеет покрытие, которое постепенно стирается бумагой и тонером и может быть легко повреждено твердыми частицами пыли, твердыми вкраплениями в некачественной бумаге, скрепками и т.п. Как правило, фотобарабан картриджа Canon 725 и 728 стартовый служит 1-2 заправки, после замены выдерживает до 3-х заправок.
      Следующие по времени износа и поломок — это ролик заряда(вал первичного переноса заряда), магнитный вал и дозирующее лезвие. Они очень зависят от условий эксплуатации, которые мы опишем ниже.
Также подвержены износу и детали самого корпуса картриджа, например контактные площадки, шестерни и т.п.

      Итак, заправка картриджа с заменой изношенных деталей и называется восстановлением картриджа.

 4. Условия эксплуатации, влияющие на долговечность деталей картриджа.

• Качество бумаги. Сейчас достаточно большой выбор хорошей бумаги для печати на лазерном принтере. Если Вы решаете сэкономить на бумаге и приобретаете более дешевую бумагу, например для офсетной печати, то должны знать, что бумага для лазерной печати выдерживает нагревание до 200-300 градусов, а офсетная нет. Поэтому после печати на бумаге не для лазерной печати картридж будет внутри весь в белой пыли и скорее всего Вам придется при каждой заправке менять какую-то деталь. Также важна влажность бумаги, поэтому хранить ее нужно в том-же помещении, что и принтер. Излишне влажная бумага может приводить к налипанию тонера на барабан, а очень сухая больше трет поверхности деталей. Также пересушенная бумага под воздействием электростатического поля начинает слипаться и застревать в принтере, поэтому перед закладкой в лоток принтера и периодически во время работы нужно пачку бумаги распушить.
• Температура воздуха должна быть в пределах, указанных в инструкции по эксплуатации. В лазерном принтере есть печка, которая нагревается на сотни градусов, и если температура воздуха в помещении очень низкая, то скорее всего на нагретых деталях будет конденсироваться влага и тонер будет налипать на детали и изнашивать их.
• Перепады температуры и влажности также приводят к налипанию тонера. Поэтому не ставьте принтер рядом с окном, которое часто открывается или около батареи.
• Броски и перепады напряжения в электрической сети часто приводят к выходу из строя ролика заряда и узлов принтера.
• Перегревание принтера из-за длительного времени непрерывной печати. Это очень частая причина выхода из строя не только картриджа, но и принтера. Картриджи типа Canon 725 и 728 не предназначены для длительной непрерывной работы. Поэтому следите за тем, чтобы разбить большой объем печати на несколько этапов, длительностью минут по 5. Давайте принтеру остыть. На принтерах, рассчитанных на длительную печать устанавливаются специальные вентиляторы для отвода тепла и т.п. Картриджи Canon 725 и 728 используются в принтерах, рассчитанных на маленький разовый объем печати.
